一、產品概述

凝結水閃蒸回收裝置是用于對高溫高壓水進行閃蒸，并將產生的中低壓汽疏送至低壓蒸汽管網或低壓用汽設備的必不可少的關鍵設備。它廣泛應用于石油石化、化工、煤化工、輕工、石化、醫藥、食品、橡膠等領域。

二、 工作原理

◆ 工藝流程

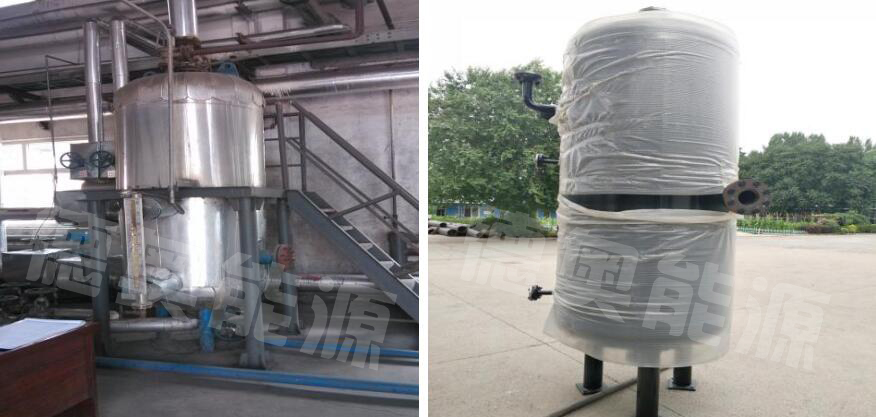

凝結水閃蒸回收裝置由凝結水閃蒸本體、旋流裝置、汽水分離裝置、液位傳感器、調節閥組及控制柜等其它輔助設備及組件組成。

中高壓凝結水經由不同管路匯入凝結水閃蒸回收裝置本體，經過旋流裝置，凝結水初步減壓分離，減壓后閃蒸汽經過汽水分離裝置二次分離后排出進入低壓管網或低壓用汽設備利用。分離出的低壓凝結水經過疏水閥或調節閥依靠背壓進入低壓凝結水管網。

氣動凝結水回收裝置連續性運行。

◆ 設備特點

● 凝結水閃蒸回收裝置本體按壓力容器設計制作

按壓力容器設計及制造，確保設備質量。對閉式回收，確保分離出的凝結水及二次汽帶壓壓工況下密閉回收。

● 合理設計，公司研制出的獨特的旋流裝置及汽水分離裝置二級分離，分離充分，確保二次汽不帶水滴；

● 每臺設備及組件出廠前經過嚴格測試，性能穩定，質量可靠。

三、設備選型須知

1. DSH系列閉式凝結水回收裝置型號表達方式：

DSHL/W—××  S

其中：DSH為閉式凝結水閃蒸回收裝置產品代號

L/W布置方式： L：表示臥式布置；W：表示臥式布置；

××：為數字表示裝置凝結水處理能力；

B：表示設備為不銹鋼材質，碳鋼則不加任何字母。

2．根據所需回收的凝結水量選取設備處理容量，設備型式分立式與臥式，根據客戶實際情況選擇；

3．凝結水閃蒸回收裝置有開/閉兩種型式，每種型式根據回收區域用各熱設備工況及用熱系統具體情況進行進行針對性配置；

4．凝結水閃蒸回收裝置為非標產品，即使處理量相同，設備實際尺寸會根據實際系統工況而針對性設計；

5．閃蒸后二次汽去處務必特別說明；

特別說明：由于凝結水閃蒸回收系統的每個項目的差異性，不同場合使用配置會區別，為確?？蛻羲x設備安全、穩定、回收，避免設備安裝后無法正常使用，所以具體選型務必告知各路凝結流量、溫度、壓力水及輸送距離疏水輸送所需克服的阻力。

公司承接各種不同工況凝結水閉式回收改造系統工程，提供現場勘探、方案設計、設備安裝、運行調試及交鑰匙服務，如有需求，請來電咨詢。
您的需求，我們的專業   詳情咨詢：13331097281
